在輸送線中，擋位機構是一種很常用的機構，起到定位、安全、積放等作用，本案例為會元機電設計的升降機臺小車限位擋位機構，當運物小車行走到升降臺上時，擋桿伸出，限制運物小車超出升降臺。

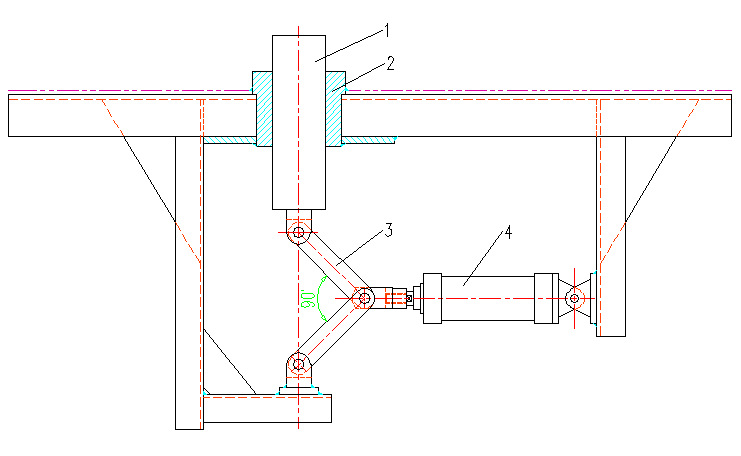

圖中：1擋桿，2導套，3連桿，4氣缸。

工作原理

按工作要求選擇適合的氣缸，當氣缸推桿伸出時，兩連桿行至與臺面垂直，即與擋桿中心線重合，擋桿上伸，當氣缸推桿收縮時，擋桿下行，從而起到擋位和放行作用。本機構的作用是當兩連桿成一條直線時，起到自鎖作用，氣管漏氣時，氣缸沒有壓力，擋桿也不會因?yàn)橹亓Φ淖饔孟拢�自�?dòng)下行，從而起到安全作用。

安裝注意事項

首先手動把兩連桿伸直成一條直線位置，把氣缸推桿拉出至最大行程，再固定氣缸尾部鉸接座，調節合理后再焊牢。
