所謂升降臺對軌機構是升降臺進行定位的一個輔助結構。升降臺上安裝有軌道，需要升降臺上的軌道與某一水平面上的軌道對齊成一水平面時，就要用到對軌機構。本案例為柳州市會元機電為柳工地下輸送線升降臺對軌設計的一個小機構。

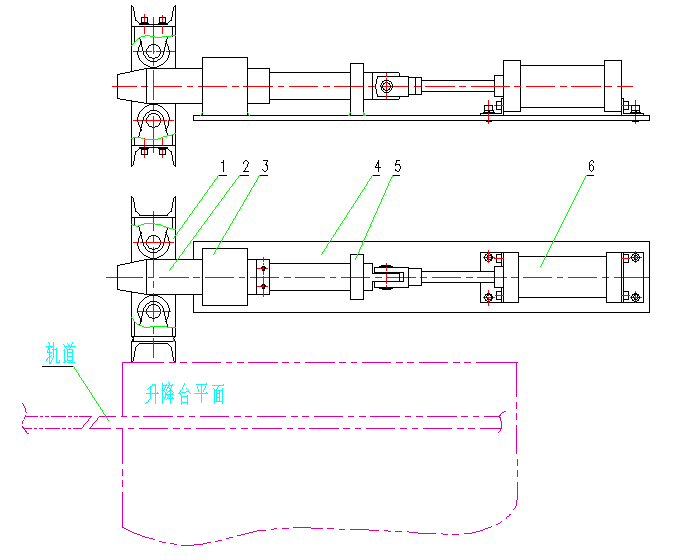

機構由六部分組成：1導輪套，2插銷，3長導套，4底板，5短志套，6氣缸。

設計原理

導輪套固定在升降臺側面，通過氣缸推動插銷插進導輪套里，把升降臺在垂直方向上定位到某一高度，從而達到對軌作用。設計長短兩個導套是防止氣缸很徑向受力過大，損壞氣缸。

注意事項

1、氣缸選型要考慮升降臺與載物重量，選擇合適缸徑的氣缸，缸徑過小，插力小會插不進導輪套�？紤]氣缸的行程，當氣缸收縮時，插銷要完全脫離導輪套，插銷要帶斜坡。

2、一般對軌機構有兩套，即升降臺在軌道方向上前后有一套，記得，千萬不要左右對稱安裝，因?yàn)樯�降臺面板尺寸是固定沒有彈性。
