一般輕鏈輸送機采用雙鉸接輸送鏈，分為A型和D型兩種，A型為雙鏈板雙走輪單導輪，D型為單鏈板雙走輪雙導輪型。A型和D型都是由走輪組、導輪組、中間節、銷軸、鏈片等組成。當驅動拔爪推動中間節使走輪在封閉軌道內滾動運行，在走輪銷軸上裝有吊架，吊架上的工件或物品也就隨著移動。
當進入彎軌時，導輪沿著相應的軌道壁滾動，中間節使輸送鏈在垂直和水平方向都有活動自由度，從而保證了輸送鏈能在所有的彎道中連續平穩的輸送物料。

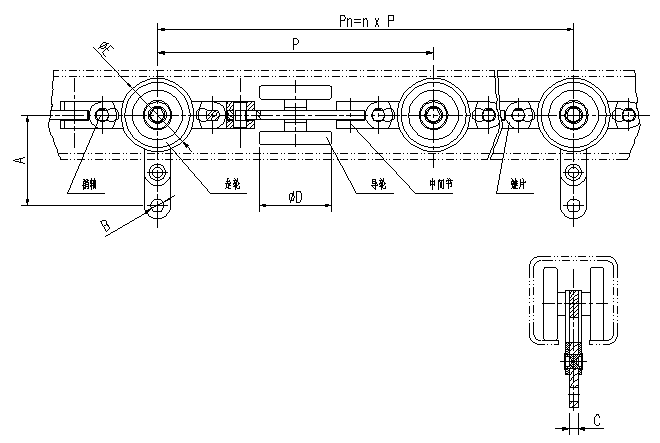

A型鏈參數表
| 代號 | XTQ200A | XTQ250A | XTQ300A |
| P | 200 | 250 | 300 |
| A | 105 | 120 | 105 |
| B | 10 | 12 | 12 |
| C | 8 | 8 | 10 |
| D | 60 | 66 | 85 |
| E | 55 | 66 | 83 |
| 重量(kg/m) | 8.2+0.87/n | 6.4+1.1/n | 11+1.4/n |

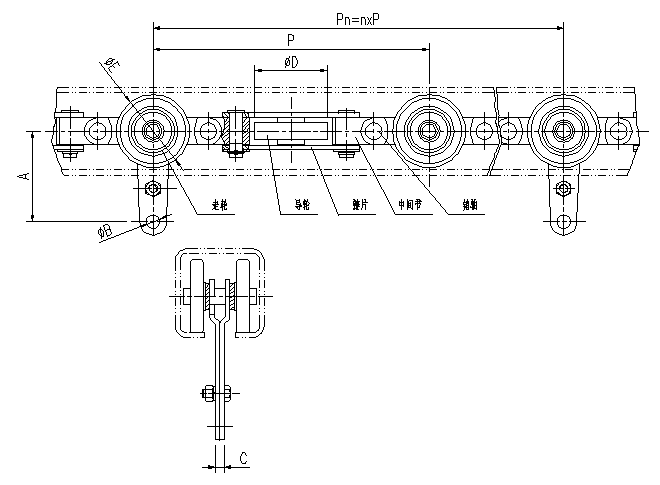

D型鏈參數表
| 代號 | XTQ200D | XTQ250D | XTQ300D |
| P | 200 | 250 | 300 |
| A | 70 | 85 | 105 |
| B | 10 | 12 | 12 |
| C | 6 | 8 | 10 |
| D | 60 | 66 | 85 |
| E | 55 | 66 | 83 |
| 重量(kg/m) | 7.23+0.43/n | 4.5+0.68/n | 10+1.4/n |
