張緊裝置的功能是使輸送鏈具有一定的初張力，消除輸送線通過烘道等受熱區伸長、鉸鏈的磨損伸長，線路太長時鏈條的制造長度誤差累積，同時也是使輸送鏈平穩通過彎道而必須的裝置。輕型懸掛式輸送機張緊裝置的形式有重錘張緊、反翹式重錘張緊、雪橇式重錘張緊、彈簧張緊及氣液張緊裝置，其結構如下：

(一)重錘張緊裝置：適用于XTQ200/XTQ250

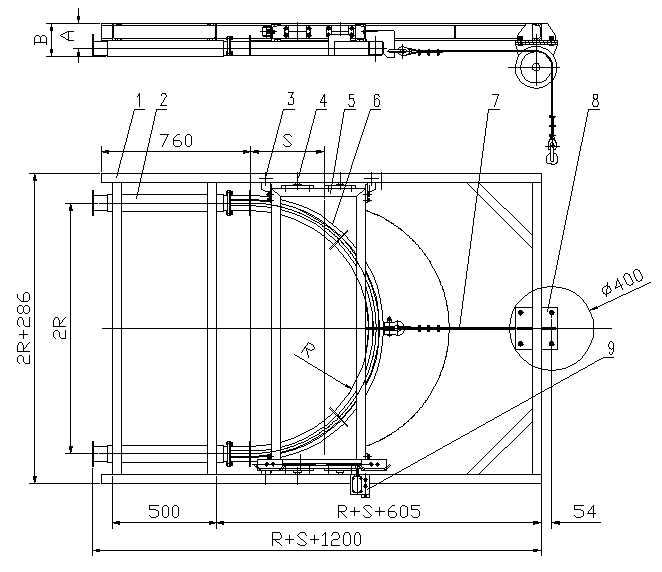

1、為固定框架，2、為內套直軌的伸縮套管，3、為活動架上導輪，4、為活動架上走輪，5、為活動架，6、為水平彎軌(3、4、5、6構成活動架總成)，7、是牽引鋼絲繩，8、為定滑輪架，9、為行程開關。

活動架上的水平彎軌是全線軌道的一部分。由于重錘重力通過滑輪拉動水平彎軌右移而增長軌道，使鏈條得以張緊。選擇適當?shù)呐渲貕K(使初張力在30kg—300kg)就能使輸送鏈得到一定的張力。當活動架由于斷鏈或者張緊行程到達兩個極限位置時，活動架上撞塊就會使行程開關動作，從而發出報警和停機，起到安全保護作用。
