(五)氣液張緊裝置

氣液張緊裝置與彈簧張緊裝置相似，僅將彈簧的功能由氣液缸和一套控制系統來完成。由于氣液控制不必到空間的張緊裝置去操作，監控、使用方便、且保持幾乎是一個恒力張緊。

當壓縮空氣經氣源三聯件(空氣過濾器、調壓閥、油霧器)手動閥、二位五通閥進入氣液裝換裝置時，壓縮空氣將壓力傳送到下部液體上。具有與壓縮空氣同樣壓力的液壓油，由單向順序閥旁路單向閥進入氣液缸的右腔，推動缸體右移完成張緊動作。液壓表數值指示了系統張緊力。氣源的壓力繼電器監控著氣源自動補給系統壓力。當氣源壓力低于設定值，氣源增壓到限定值，壓力繼電器停止供氣，因此它使氣缸處于恒壓張緊力狀態。

當出現故障外部力大于缸內液力時，迫使氣缸左移，此時缸內液壓油無路回流到氣液轉換裝置，則液壓力迅速升高，當達到限定時，順序閥開啟，液壓油回流起安全作用。

當需要維修增減鏈節時，用按鈕點動，二位五通電磁閥和二位二通電磁閥動作，液壓油通過二位二通電磁閥流回到氣液轉換裝置，同時壓縮空氣通過二位二通電磁閥進入氣液缸左腔迅速使缸體帶動水平軌左移。當完成張力調整后操縱二位三通手動閥切斷氣源。

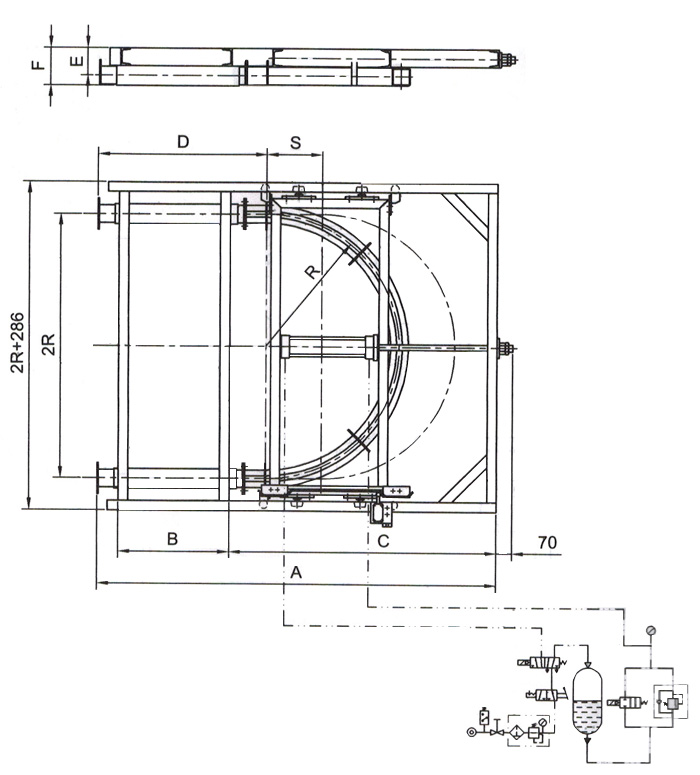

■ 氣液張緊裝置設計參數
