（三）反翹式重錘張緊裝置：適用于XTQ200

重錘以圖示箭頭方向弧形下落，使托架通過圓柱向右推動活動架使水平彎軌向右移動，此時輪軸在固定架的軌道內滾動。插入軌和墊塊組件是在重錘下降到位時移動水平彎軌行程尚不能滿足張緊要求時使用的（張緊能滿足要求時不使用）。行程開關，其功能同重錘A1、A2型。

C型裝置結構簡單小巧、安裝方便，它利用了重力和杠桿原理，一般使用配重塊只需1-3塊，因?yàn)閺埦o行程較短，廣泛使用在線路較短項目上。

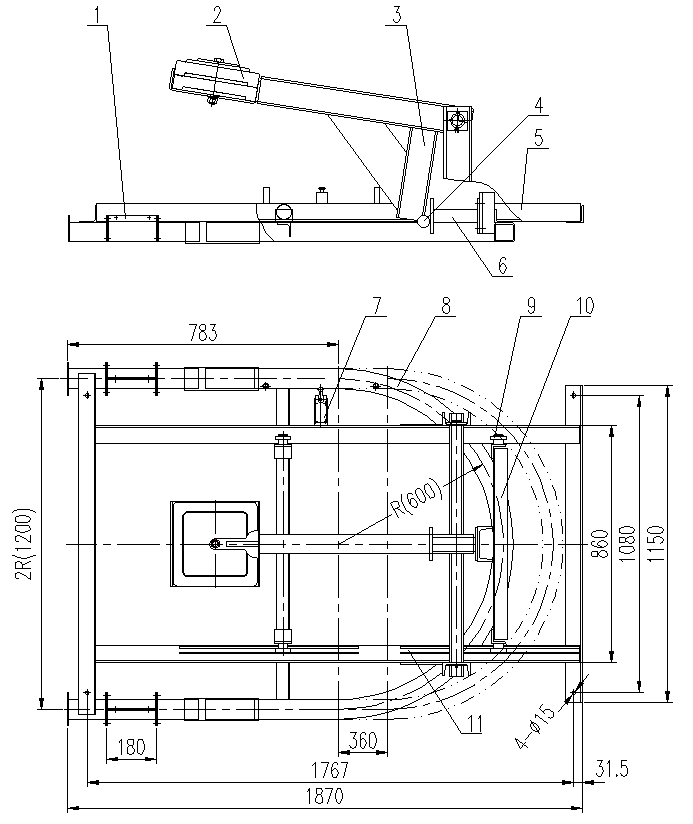

【1插入軌、2重錘、3承載托架組合、4焊在托架上的滾柱、5固定架、6墊塊、7行程開關、8水平彎軌、9滾輪組、10焊在彎軌上的槽鋼（活動架）、11固定軌上的導向軌道】
