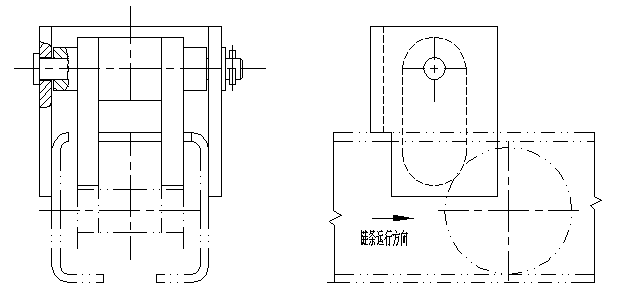

上坡捕捉器的形式(見下圖示)，是線路有較高的上坡段時使用的安全裝置。它的作用是：當發生意外斷鏈，且斷鏈點正好在高點時，上坡捕捉器能阻止鏈條下滑，從而避免重大的人身、設備事故。當線路上裝有上坡捕捉器時不允許鏈條反向運動。上坡捕捉器也不能使用在下坡段。

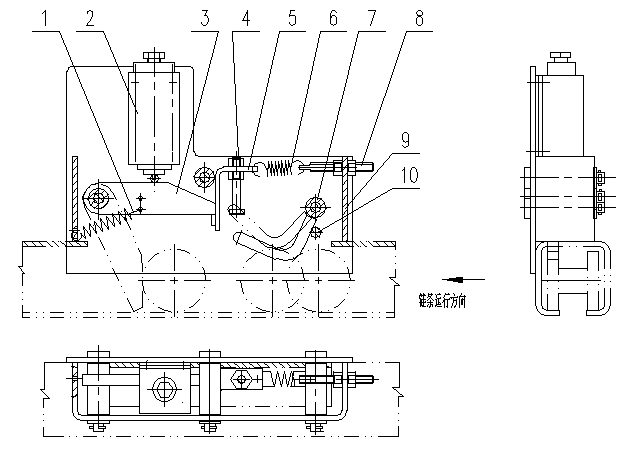

下坡捕捉器的形式(見下圖示)，是下坡段使用的安全裝置。軌道坡度不應大于60度。

1彈簧、2行程開關、3發信號擺臂、4調節間隙螺栓、5擺動桿、6彈簧、7擺動臂、8調節螺釘、9機架、10限位擋銷

下坡捕捉器的原理是依靠鏈條的沖擊慣性來實現的。它在現場可調到只有鏈條加速超過正常最大速度時才起作用。因為這個速度只有斷鏈時才會產生。

下坡捕捉器的限位開關，與動力裝置的驅動電機聯鎖。當機構發生動作時，立即關閉電源，并發出報警信號。
