滑架是懸掛輸送機的專用零件，通過滑架把輸送鏈條、軌道及輸送物件有機的聯系起來。視功能不同，分為空載滑架和負載滑架等。下圖為滑架示意圖：

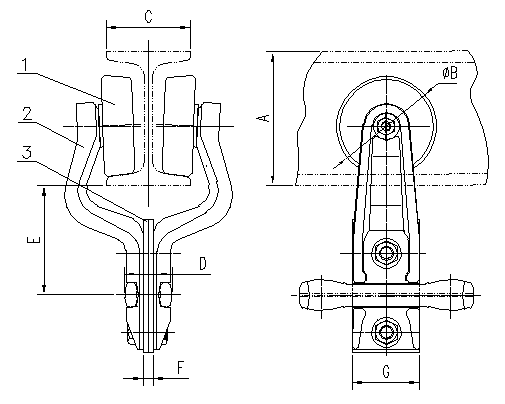

一、空載滑架
空載滑架的功能僅是把輸送鏈條懸掛于軌道上，使鏈條不下垂�；艿纳喜渴且粚π凶咻啠凶咻喎胖迷谲壍郎线\行。滑架的下部是一條板，被鑲嵌在可拆式輸送鏈條內鏈環的空檔內，故能維持輸送鏈不下垂。
■ 空載滑架參數表
| 機型 | XT75 | XT100 | XT160 |
| A | 80 | 120 | 160 |
| B | 60 | 80 | 120 |
| C | 50 | 74 | 88 |
| D | 28 | 36 | 53 |
| E | 64.5 | 83.5 | 103 |
| F | 6 | 10 | 16 |
| G | 40 | 56 | 84 |
| 重量 | 1.5 | 2.5 | 5.5 |

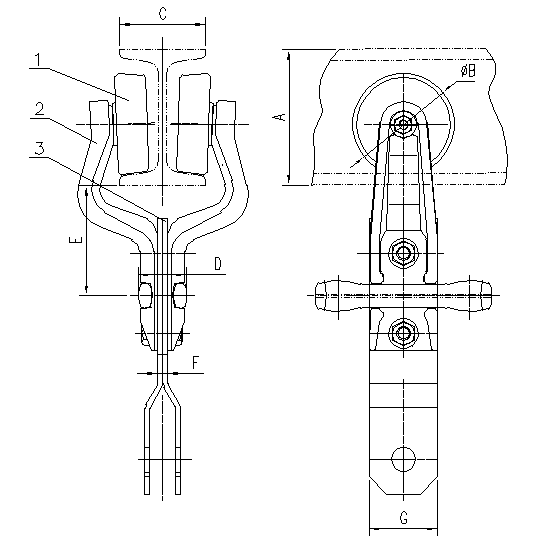

二、負載滑架
它與空載滑架不同之處在于要吊掛輸送物件。故其結構是滑架下部的板條延伸到與裝載貨物的吊具相聯結。
吊具是承載貨物的工具，在懸掛輸送機中，吊具屬于非定型部件，根據輸送物件的外形尺寸、特征及裝卸要求而定。
■ 負載滑架參數表
| 機型 | XT75 | XT100 | XT160 |
| A | 80 | 120 | 160 |
| B | 60 | 80 | 120 |
| C | 50 | 74 | 88 |
| D | 28 | 36 | 53 |
| E | 64.5 | 83.5 | 103 |
| F | 6 | 10 | 16 |
| G | 40 | 56 | 84 |
| 重量 | 1.7 | 3.0 | 7.0 |
