XT系列通用懸掛輸送機張緊裝置是系統(tǒng)中不可缺或的部件，常用的有以下幾種形式：重錘張緊裝置A型、重錘張緊裝置B型及氣動液壓張緊裝置。示意圖如下：

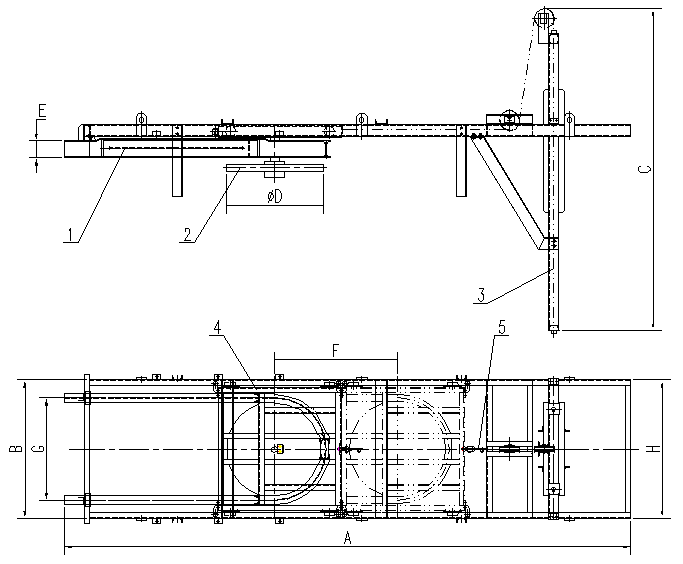

一、帶配重架的重錘張緊裝置A型
浮動架在框架內移動，從而使鏈條有一定的初張力，當鏈條過長或斷裂時，張緊裝置可發(fā)出斷電信號，使主機斷電。
【1張緊軌道、2光輪、3配重架、4浮動架、5鋼絲繩】
■ 重錘張緊裝置A型參數表
| 代號 | XT75 | XT100 | XT160 |
| A | 3200 | 4440 | 5520 |
| B | 1000 | 1040 | 1346 |
| C | 2250 | 2650 | 3150 |
| D | 602 | 664 | 944 |
| E | 80 | 120 | 160 |
| F | 800 | 1000 | 1200 |
| G | 630 | 700 | 1000 |
| H | 1096 | 1136 | 1346 |
| 配重重量(kg) | 300 | 400 | 600 |
| 重量(kg) | 828 | 1110 | 1550 |

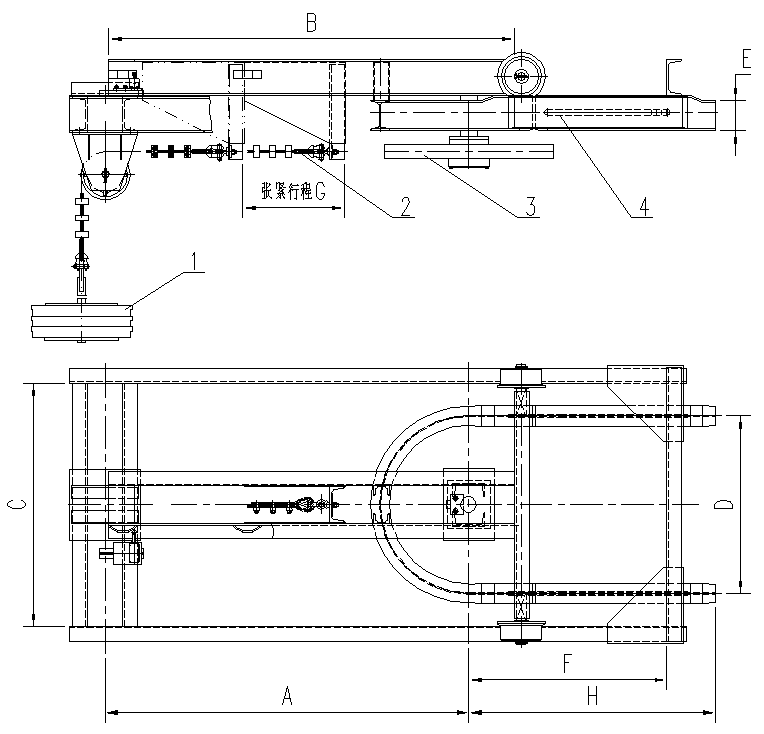

二、帶配重塊的重錘張緊裝置B型
工作方式與第一種A型相似。
【1配重塊、2鋼絲繩、3光輪、4張緊軌道】
■ 重錘張緊裝置B型參數表
| 代號 | XT75 | XT100 | XT160 | |||||||||
| A | 1350 | 1385 | 1435 | 1535 | 1345 | 1485 | 1585 | 1735 | 1585 | 1685 | 1815 | 1985 |
| B | 1515 | 1550 | 1600 | 1700 | 1600 | 1650 | 1750 | 1900 | 1750 | 1850 | 1980 | 2150 |
| C | 894 | 964 | 1064 | 1264 | 960 | 1080 | 1320 | 1640 | 1064 | 1264 | 1524 | 1860 |
| D | 630 | 700 | 800 | 1000 | 960 | 1080 | 1000 | 1260 | 800 | 1000 | 1260 | 1600 |
| E | 80 | 120 | 160 | |||||||||
| F | 730 | 780 | 780 | 780 | 830 | 850 | 880 | 930 | 950 | |||
| G | 350 | 400 | 500 | |||||||||
| H | 922 | 972 | 1072 | |||||||||
| 配重重量(kg) | 300 | 400 | 600 | |||||||||
| 重量(kg) | 662 | 675 | 795 | 902 | 790 | 812 | 832 | 895 | 1107 | 1217 | 1339 | 1473 |

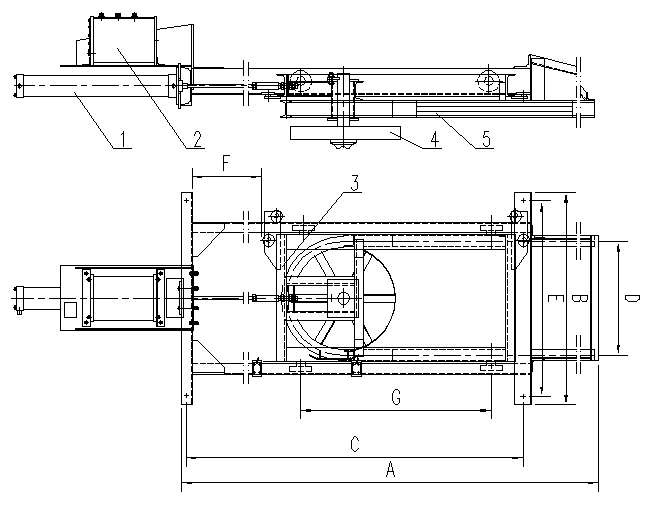

三、氣動液壓張緊裝置
其張緊力主要靠氣缸內的液壓油產生，而張緊力的維護靠貯能器中的壓縮空氣實現，一般用于車間高度方向狹小的地方。
【1氣缸、2蓄能器、3浮動架、4光輪、5張緊軌道】
■ 氣動液壓張緊裝置參數表
| 機型 | XT75 | XT100 | XT160 |
| A | 3260 | 3360 | 4060 |
| B | 1200 | 1300 | 1600 |
| C | 2230 | 2630 | 3030 |
| D | 600 | 700 | 1000 |
| E | 1100 | 1200 | 1500 |
| F | 800 | 1000 | 1200 |
| G | 1200 | 1400 | 1600 |
| 重量(kg) | 438 | 512 | 630 |
