通用懸掛輸送機驅動裝置一般分為角驅動裝置形式和立式直線驅動裝置兩種。

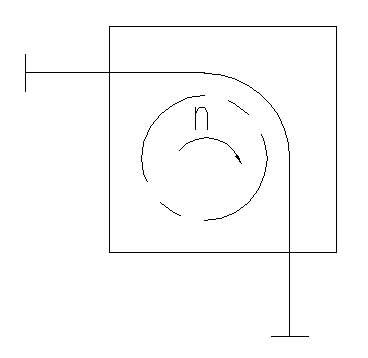

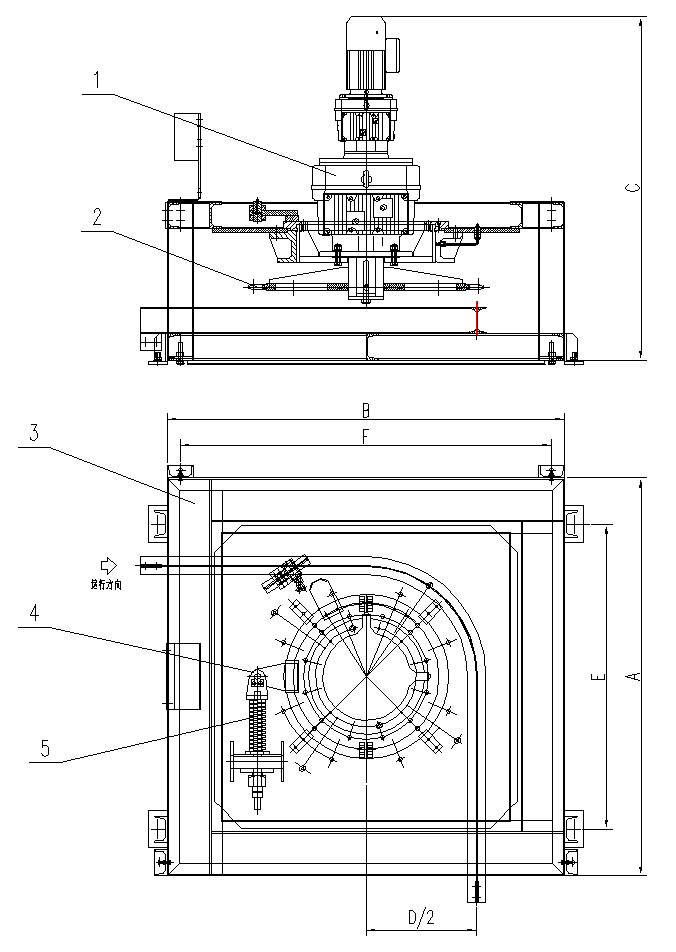

一、角驅動裝置形式：
由電機直接帶動驅動鏈輪，驅動鏈輪的輪齒撥動輸送鏈條。角驅動裝置中彈簧是起緩沖和過載保護作用。
1、電動機減速器、2驅動鏈輪、3固定框架、4行程開關、5彈簧
| 輸送機型號 | XT75 | XT100 | XT160 |
| A | 1556 | 1656 | 1756 |
| B | 1700 | 1800 | 1900 |
| C | 1469 | 1574 | 1720 |
| D | 鏈輪直徑設計選用 | ||
| E | 1520 | 1620 | 1720 |
| F | 1700 | 1600 | 1800 |
| 重量 | 895 | 985 | 1083 |

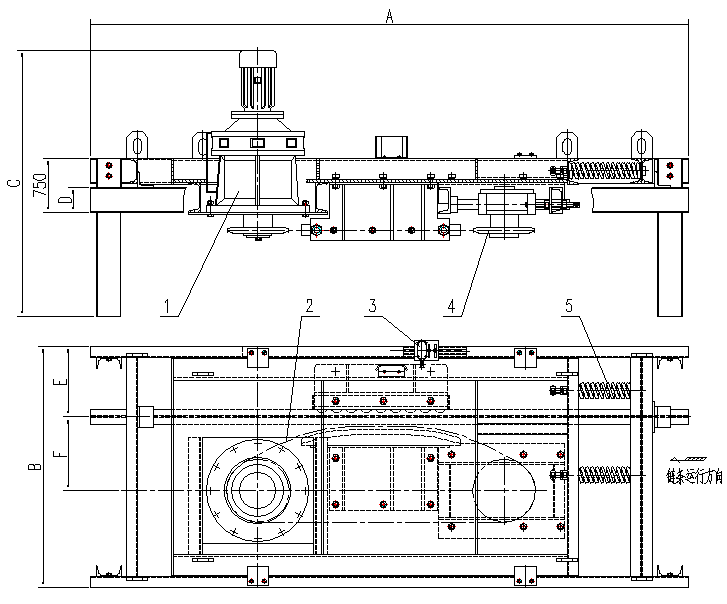

二、立式直線驅動裝置：
直線驅動裝置也稱履帶式驅動裝置。是在滾子傳動鏈上裝有撥爪，通過撥爪與輸送鏈條嚙合驅動輸送鏈條。
1電機減速器、2驅動鏈條、3行程開關、4張緊鏈輪、5彈簧
| 輸送機型號 | XT75 | XT100 | XT160 |
| A | 2830 | 2500 | 2830 |
| B | 1100 | 1142 | 1202 |
| C | 1350 | 1450 | 1750 |
| D | 80 | 120 | 160 |
| E | 240 | 280 | 340 |
| F | 340 | 350 | 359 |
| 重量 | 790 | 910 | 990 |
