XT系列通用懸掛輸送機軌道都采用工字鋼作為軌道，其標準長度為6米。為滿足各種運輸工件的工藝流程，常需要改向裝置。
本章介紹上拱彎軌系列的外觀尺寸及設計參數，常用的第一系列上拱彎軌有15° 、30° 、45° ，第二系列有25° 、35° 、40° 。下面是第一系列圖紙及參數列表：

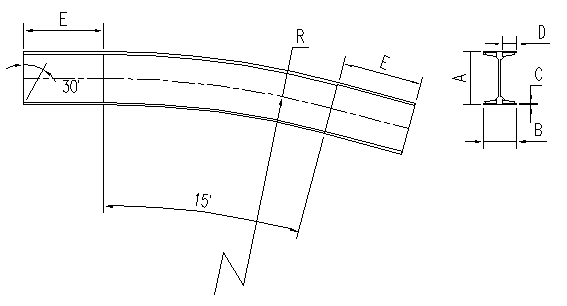

一、15° 上拱彎軌
■ 15° 上拱彎軌參數列表
| 機型 | XT75 | XT100 | XT160 | ||||||||||||
| A | 80 | 120 | 160 | ||||||||||||
| B | 50 | 74 | 88 | ||||||||||||
| C | 2 | 3 | 4 | ||||||||||||
| D | 20 | 25 | 30 | ||||||||||||
| E | 150 | 180 | 180 | ||||||||||||
| R | 1250 | 1600 | 2000 | 2500 | 3150 | 2000 | 2500 | 3150 | 4000 | 5000 | 3150 | 4000 | 5000 | 6300 | 8000 |
| 重量 | 5.0 | 5.8 | 6.6 | 7.6 | 9.0 | 12.4 | 14.2 | 16.6 | 19.7 | 23.4 | 24.3 | 28.8 | 34.2 | 41.2 | 50.3 |

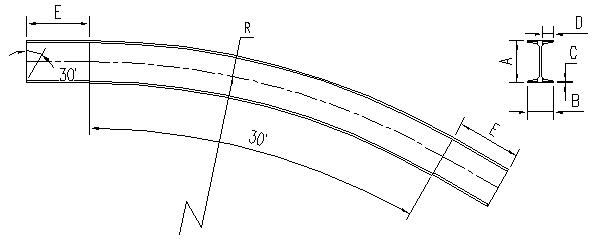

二、30° 上拱彎軌
■ 30° 上拱彎軌參數列表
| 機型 | XT75 | XT100 | XT160 | ||||||||||||
| A | 80 | 120 | 160 | ||||||||||||
| B | 50 | 74 | 88 | ||||||||||||
| C | 2 | 3 | 4 | ||||||||||||
| D | 20 | 25 | 30 | ||||||||||||
| E | 150 | 180 | 180 | ||||||||||||
| R | 1250 | 1600 | 2000 | 2500 | 3150 | 2000 | 2500 | 3150 | 4000 | 5000 | 3150 | 4000 | 5000 | 6300 | 8000 |
| 重量 | 7.6 | 9.1 | 10.8 | 12.9 | 15.6 | 19.7 | 23.4 | 28.1 | 34.4 | 41.7 | 41.2 | 50.3 | 61.0 |
75.0 |
93.3 |

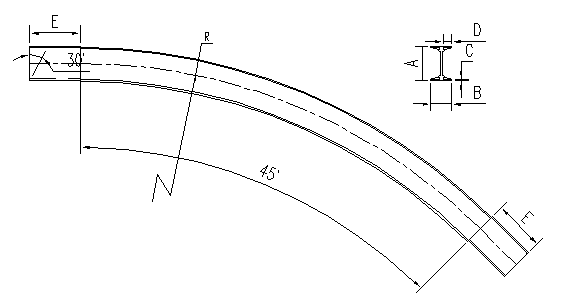

三、45° 上拱彎軌
■ 45° 上拱彎軌參數列表
| 機型 | XT75 | XT100 | XT160 | ||||||||||||
| A | 80 | 120 | 160 | ||||||||||||
| B | 50 | 74 | 88 | ||||||||||||
| C | 2 | 3 | 4 | ||||||||||||
| D | 20 | 25 | 30 | ||||||||||||
| E | 150 | 180 | 180 | ||||||||||||
| R | 1250 | 1600 | 2000 | 2500 | 3150 | 2000 | 2500 | 3150 | 4000 | 5000 | 3150 | 4000 | 5000 | 6300 | 8000 |
| 重量 | 10.3 | 12.5 | 15.0 | 18.1 | 22.2 | 27.0 | 32.5 | 39.7 | 49.0 | 60.0 | 58.1 | 71.8 | 87.9 |
108.8 |
136.2 |
普通懸掛輸送機下?lián)蠌澻?/p>
