捕捉器是裝設在懸掛輸送機傾斜線路上的一種安全裝置，用于防止輸送鏈條一旦斷裂時造成滑架、吊具和貨物快速下滑造成事故。捕捉器分上坡捕捉器和下坡捕捉器兩種不同結構的裝置，分別裝在輸送鏈條向上運行和向下運行的傾斜段上。

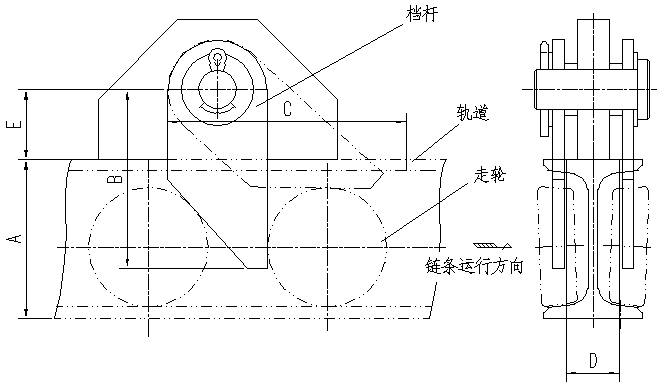

上坡捕捉器

在軌道上裝一可單向通過的檔桿，當鏈條斷裂，滑架吊具下滑時，檔桿將滑架擋住，從而保證安全。

■ 上坡捕捉器設計參數

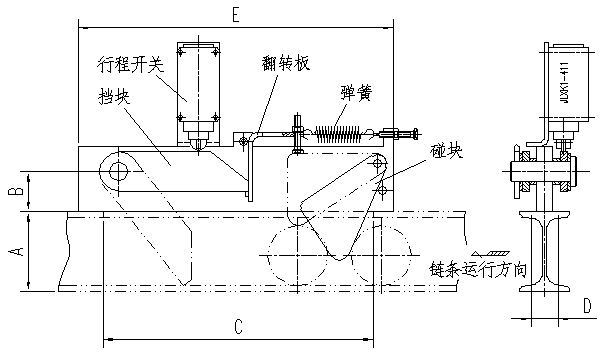

下坡捕捉器

下坡捕捉器主要有碰塊，翻轉板及檔板三部分組成。當鏈條斷裂，滑架吊具加速下滑時，滑架沖擊碰塊，碰塊將翻轉板頂開，使檔塊落下?lián)踝』�架，阻止滑架下滑，同時行程開關動作，主電機斷電，從而起到安全作用。

■ 下坡捕捉器設計參數
