懸掛輸送機光輪水平彎軌

來源：會元機電網絡部

發布時間：2017-01-09 16:21:28

閱讀量：

懸掛輸送機光輪水平彎軌用于軌道彎角較大或回轉半徑較小時，較滾子水平彎軌易維護安裝。常用的懸掛輸送機光輪水平彎軌有：30°、45°、60°、90°、120°、135°、150°、180°。

一、30°光輪水平彎軌

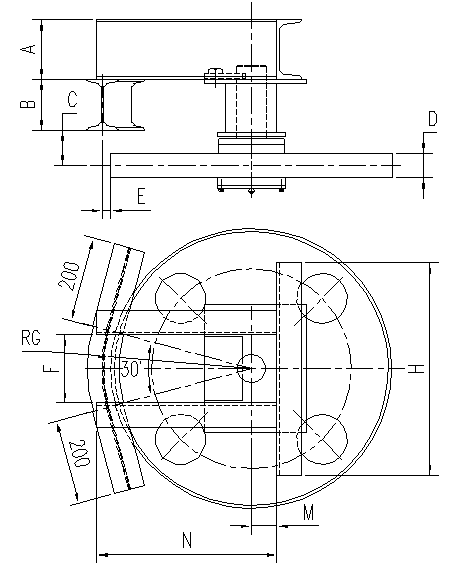

【設計圖】懸掛輸送機30°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	500		500			800
M	70		60			60
N	394	479	423	472	578	586	716
重量	62	78	81	90	106	166	209

二、45°光輪水平彎軌

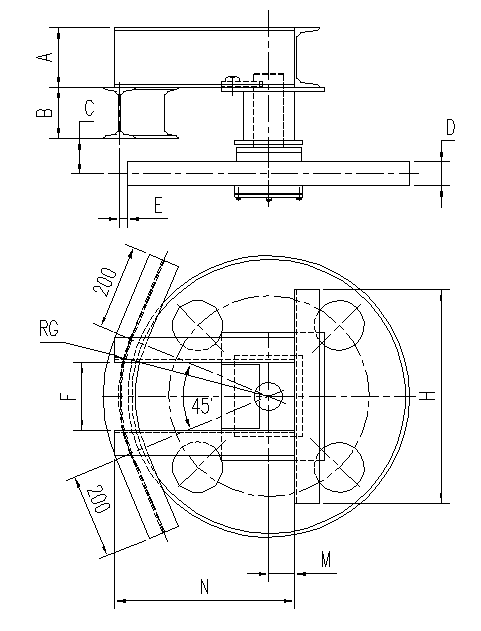

【設計圖】懸掛輸送機45°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	500		500			800
M	70		60			60
N	394	479	423	472	578	586	716
重量	63	80	82	91	107	177	212

三、60°光輪水平彎軌

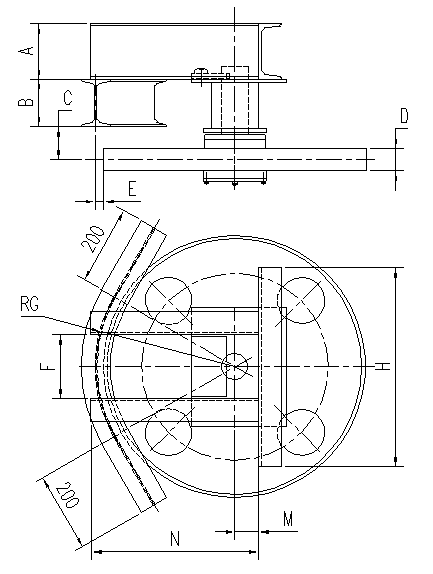

【設計圖】懸掛輸送機60°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	500		500			800
M	70		60			60
N	394	479	423	472	578	586	716
重量	64	81	92	108	107	184	221

四、90°光輪水平彎軌

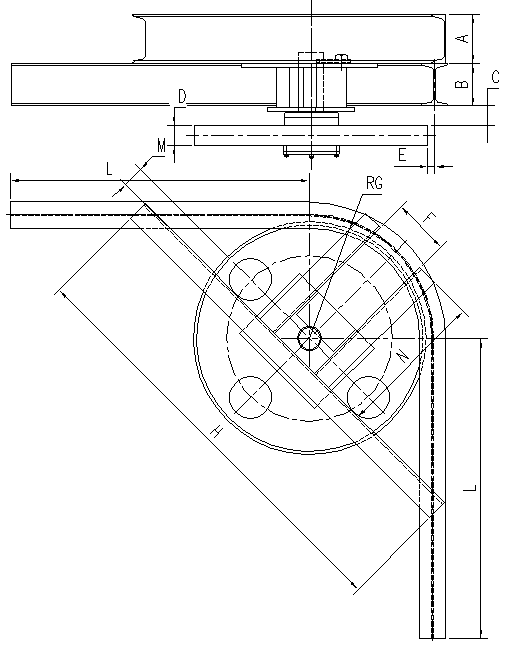

【設計圖】懸掛輸送機90°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	1100	1350	1200	1350	1600	1600	2000
M	70		60			60
N	394	479	423	472	578	586	716
L	600		850			850
重量	77	98	106	117	138	226	271

五、120°光輪水平彎軌

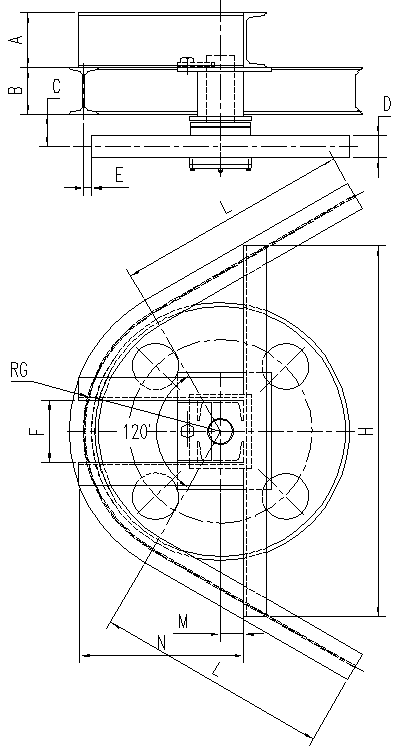

【設計圖】懸掛輸送機120°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	910	1070	950	1050	1300	1300	1620
M	70		60			60
N	394	479	423	472	578	586	716
L	400		600			600
重量	70	89	100	111	131	219	269

六、135°光輪水平彎軌

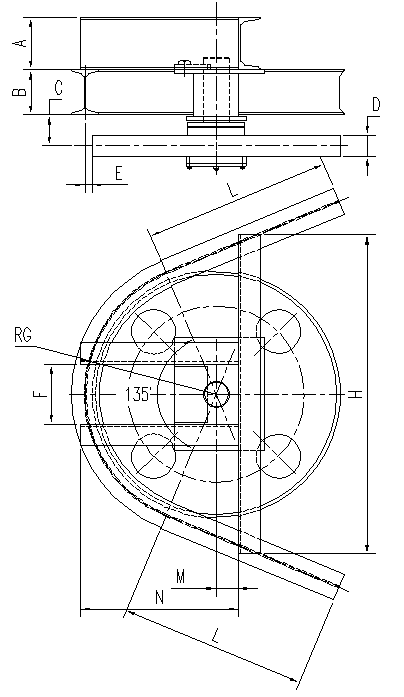

【設計圖】懸掛輸送機135°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	840	990	850	950	1200	1200	1500
M	70		60			60
N	394	479	423	472	578	586	716
L	400		500			500
重量	72	91	98	109	129	217	261

七、150°光輪水平彎軌

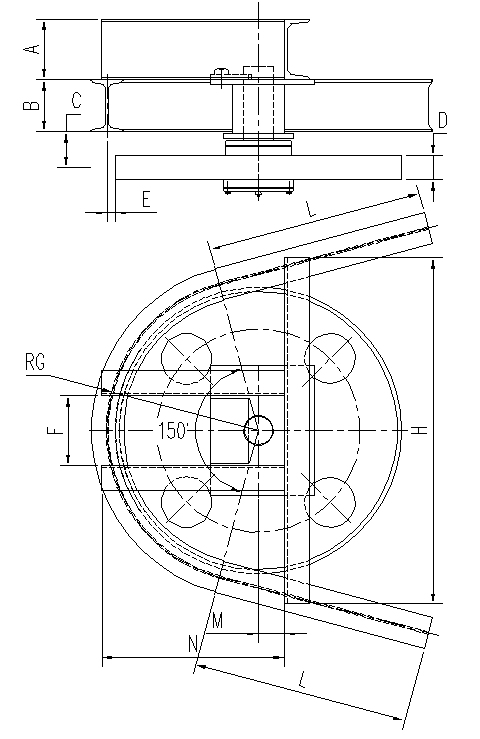

【設計圖】懸掛輸送機150°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	780	970	850	950	1200	1300	1420
M	70		60			60
N	394	479	423	472	578	586	716
L	400		500			500
重量	73	92	98	109	129	219	263

八、180°光輪水平彎軌

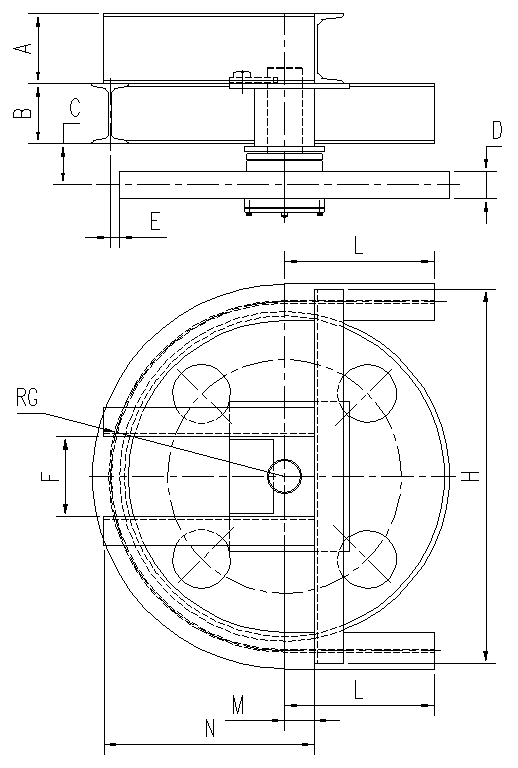

【設計圖】懸掛輸送機180°光輪水平彎軌示意圖

【示意圖】

■ 設計參數列表

機型	XT75		XT100			XT160
A	100		140			140
B	80		120			160
C	64		83			103
D	45		56			70
E	14		18			28
F	156		160			160
G	315	400	350	400	500	500	630
H	680	850	750	850	1050	1050	1310
M	70		60			60
N	394	479	423	472	578	586	716
L	400		300			300
重量	71	90	95	107	127	217	260

關鍵詞：: 普通懸掛輸送機光輪水平彎軌設計參數
